1、概述
随着经济高速发展，人员、交通工具数量急剧增加，公共交通问题日益严重。轨道交通在城市交通中承当日益重要的作用，由于轨道交通人流密集、人员复杂、活动物体多等因素，需要一套应急指挥监控系统来保障其安全、稳定运行。视频监控系统可以起到事先进行判断分析、事后取证的作用，已经成为协助公共安全部门打击犯罪、维持社会安定的重要手段。随着各城市的轨道交通线路规划渐成网状，CCTV监控系统如何满足网状部署的需求也逐渐提到日程上来，成为地铁业主建设考虑的重要需求之一。
VAR3光平台轨道交通监控系统将综合运用视频监控、光纤网络通信、数据库、多媒体、计算机控制等现代高新技术，是适用于社会治安公共安全与城市管理公共安全的一套视频监控系统，为公安视频监控系统，视频综合管理平台统一资源共享和指挥调度。

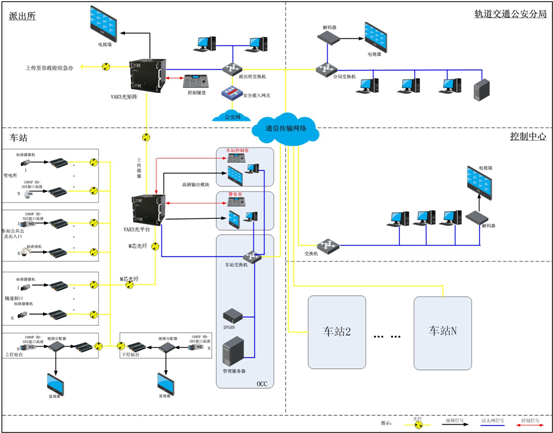

2、系统结构
本系统由车站警务室、派出所、地铁公安分局三部分组成，实现对沿线各车站出入口、过街通道、站台和站厅等处的治安状况的监视，列车车厢中的监控地铁已经在建设中实施，要求接入实时视频图象，共享该资源。警务站所辖图像通过1芯光纤上传至派出所，并在派出所进行存储；派出所接受警务站的图像，同时也通过1芯光纤上传至地铁分公安局；地铁分公安局通过公安专网将图像上传至市局。
车站：前端清摄像机通过光口输出非压缩视频光信号至光平台；车站光平台接收视频光信号，同时通过键盘切换输出相应非压缩视频光信号至车站控制室以及警务室输出上电视墙。车站监控室的编码器将所有图像压缩后输出到三层以太网交换机，配置IPSAN存储服务器进行图像、音频等信号的存储，同时各个车站监控室通过VAR3平台的联网光口组成星形光纤网络连接至派出所；
派出所：派出所配置光平台，每个车站用光纤上传图像至派出所。派出所可以通过光纤网络调看所辖车站前端任意一路视频实时图像以及存储的音视频资料，各个车站之间通过授权之后也可以互调各个站级之间的音视频资料，同时各个车站监控室发生的报警情况，通过光纤网络可以及时反馈到派出所，保证分局监控中心可以在第一时间作出决定。
临时控制中心：所管辖范围内的所有的视频进行统一的管理和调度。可以对系统进行全程、全方面的配置与管理，包括网络视频接入与存储、用户访问控制管理、视频调度管理、控制网络视频在电视墙的显示（解码器）。通过统一的调配，减少网络的占用率。
3、系统方案优势
该方案设计发挥了高清标清压缩非压缩混合的优势，提供可靠、便于操作和管理的整体解决方案。该系统是集视频光纤传输网络和视频矩阵功能与一体、集数字非压缩视频与数字压缩视频于一体；即满足高清晰、高实时图像的需求，又满足数字化存储、IP网络传输要求的联网监控系统。
设计简洁：全光传输数字切换接入平台，使整个视频监控设计更为合理性，方便性。在充分保障视频质量的前提下，最大地简化了系统的设计，减少了众多的中间环节，极大地提高了系统的稳定性和可靠性。中心机房的设备得到极大地简化，系统的联接几乎都是光纤。
图像质量：前端图像通过平台的光纤传输方式可以在派出所和车站看到所辖车站前端所有点位实时，无损耗非压缩的图像。为公安的实时指挥系统提供了良好的图像保证。
系统扩容方面：远端直需要增加远端发射模块即可，局端只需要增加业务板卡就可以，非常简单,扩展冗余大。
传输可靠性方面：系统传输采用专网，充分利用光纤资源，保证视频信息、控制信息网络传输的安全和畅通，避免采用互联网和VPN进行传输。同时设备接入、传输采用加密技术，提供网络非法入侵保护和避免信息非法被窃取。
业务板卡功能齐全：所有的业务接入采用板卡方式，可针对不同的业务接入及传输配置不同的板卡，系统扩容方便。
兼容性：中威VAR软件系统还能有效地控制国内各主流厂商的编解码、DVR等设备连接兼容。
稳定性强：中威VAR平台在、高速公路、平安城市、智能交通、公安、金融、水利、石油、电力、军队、煤矿、广播电视等众多领域得到广泛的应用，并且深受用户的信赖和推崇。
